钣金压铆工艺

来源:机械思 作者:未知 浏览数:409 发布时间:2021-08-15

分享到:
  • 在很多场合,需要在钣金零件上安装其他零件或者部件。比如面板上可以安装按钮、开关,或者其他电子器件,也有可能会在不能钣金之间连接。

    所以为更加方便可靠的进行安装连接,常常用到的一种是压铆工艺。其原理是通过压花齿压入钣金的预置孔位,一般而言预置孔的孔径略小于压铆螺母的压花齿,通过压力使压铆螺母的花齿挤入板内使导致孔的的周边产生塑性变形,变形物被挤入导向槽,从而产生锁紧的效果。

    本文就针对几种常用的压铆件为例进行介绍。

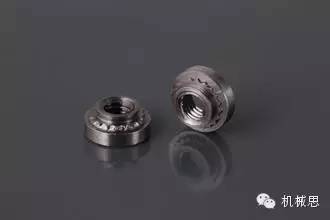

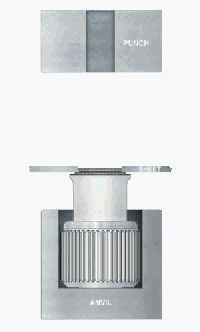

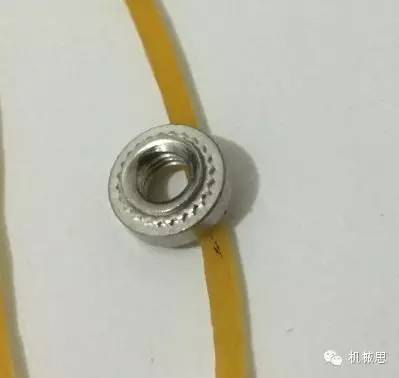

    一、压铆螺母

    可在钣金上压接螺母,用于螺钉安装。

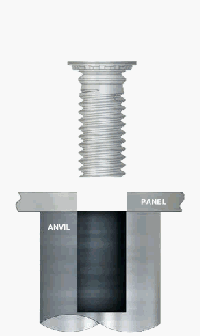

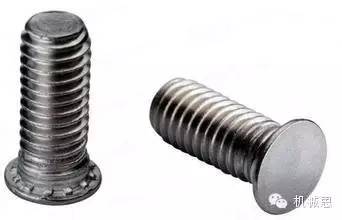

    二、压接螺钉

    可在钣金上压接螺钉,可用于器件安装螺母。

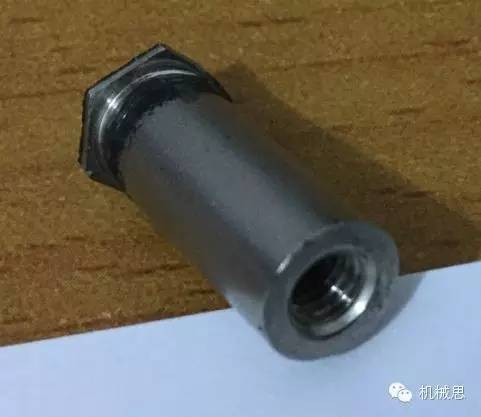

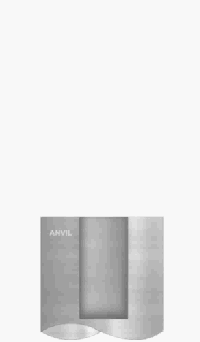

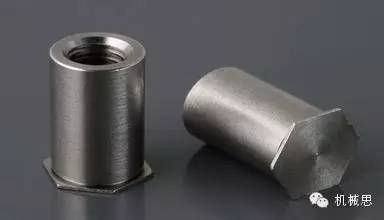

    三、压接螺柱

    在钣金上压接带内螺纹的螺柱,用于安装有一定高度要求的器件。

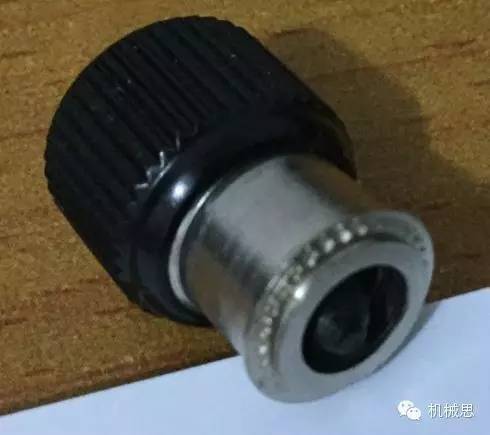

    四、Captive-螺钉

    固定于钣金的螺钉,可防止螺钉不小心丢掉而带来不便。另外,如果拧紧要求不高的话,也可以选择手拧的螺钉,省去了螺丝刀。

    总结一下,有了压铆工艺,在钣金上有安装需求的场合,有以下优点:

    1.直接安装,可以极大地提高效率。

    2.减少螺钉螺母在钣金上对敲,减少零件数量。

    3.相对于其他工艺,精度比对敲要高。
